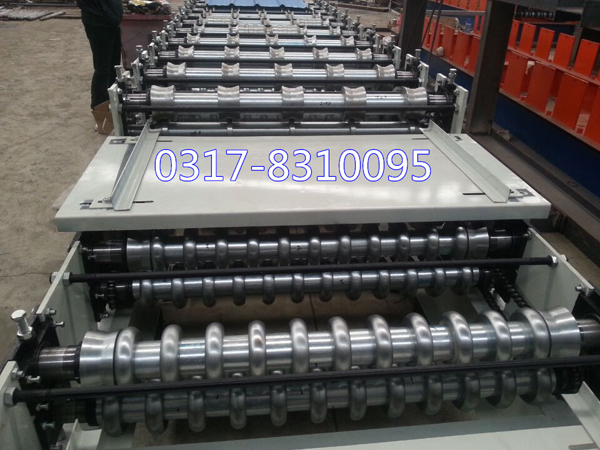

860-836圆弧双层压瓦机

本压瓦机采用   新双层设计，一机两用，占地面积小，运输方便。节约彩钢卷占地用量，节约成本。

860-836圆弧双层压瓦机技术参数：

1、设备安装外形尺寸：6500mm×1400mm×1500mm

2、进料板厚：0.2-0.9mm， 进板宽度：1000m （可以压制铝板材质）

3、设备总重量：约3.9T

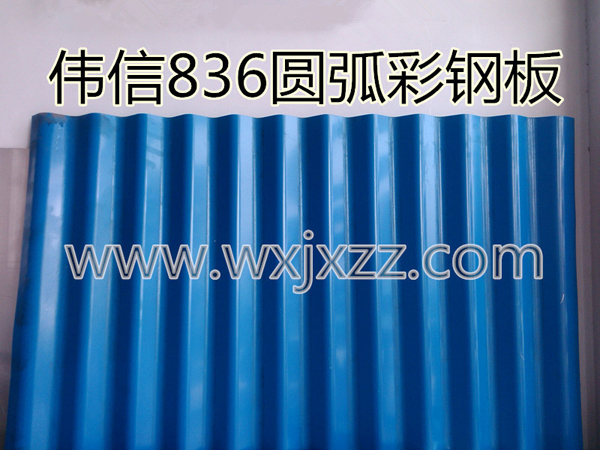

4、成型道次：860-10排，836-13排

5、主机功率：3KW ，液压剪板功率：3KW

6、电控系统：全机采用工业电脑PLC控制

7、工作速度：9000mm/min

8、压瓦机轧辊材质：45#钢表面镀硬铬，硬度HR55°-57°

9、设备大架全部由300#工字钢焊接，中板厚度：14mm，

10、传动方式：由一寸主链条带动一寸链条传动。（轴承   哈尔滨)

11、轧辊中轴：上层860-ø70mm，下层836-ø70mm (全部实心轴）

12、设备包括：放彩卷架子两套，（或者自选）

13、机器上配焊导料台。

14、液压站压力：10-12MPa

15、电压：380V，50Hz

文本显示须知

①F1-F6 是选择项目键

②ESC是主机复位键

③SET 是进入参数或长度数量键

④ENT 是指选择参数或长度数量键

⑤左右上下翻面键

电控系统操作说明

1、手自动：是切换手动和自动的转换

2、手动切刀：在手动模式下，按下手动切刀按钮，切刀自动完成切下，抬起动作。

3、正反转：在手动模式下按下正或反按钮主机可以上板或退板。

4、上下层转换：是指上层压彩钢板和下层压彩钢瓦的转换。

5、油泵启停：按下油泵启动，油泵电机开始运转，按下油泵停止，油泵电机停止运转。

6、电源开关：为电脑总控器开关。
